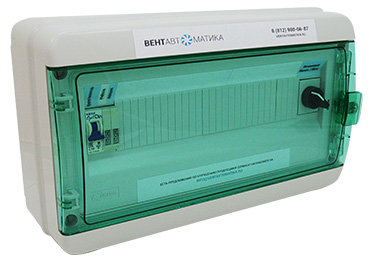

Щит управления однофазным вентилятором ЩУВ-ВП1-В3220
-
Функции:
- защита электродвигателя вентилятора с биметаллическими термоконтактами;
- защита электродвигателя вентилятора от перегрузки по току и короткого замыкания;
- пуск и останов вентилятора по месту с помощью переключателя на лицевой панели щита (шкафа) управления;
- пуск и останов вентилятора дистанционно замыканием/размыканием внешних безпотенциальных ("сухих") контактов;
- индикация состояний РАБОТА и АВАРИЯ с помощью светодиотных ламп на лицевой панели щита;
- управление приводом воздушной заслонки (питание привода 220 В, с/без возвратной пружины);
- возможность подключения преобразователя частоты (выдается "сухой" контакт на ПУСК ПЧ);
- безпотенциальный сигнал "В работе" для вненего использования;
- отключение вентилятора нормально-замкнутым (НЗ) контактом пожарной сигнализации.
Общие моменты по работе щита управления вентиляцией:
- термоконтакты двигателя могут отсутствовать, если их нет, устанавливается перемычка между клеммами для термоконтактов;
- предусмотренно управление электроприводом воздушной заслонки (220 В, с возвратной пружиной или без);
- при переводе преключателя на щите в положение ПУСК на вентилятор подается питание, также подается сигнал 220В на открытие воздушной заслонки;
- при переводе преключателя на щите в положение ПУСК замыкается безпотенциальный контакт, отвечающий за подтверждение включения вентилятора;
- при срабатывании термоконтакта (перегрев обмоток двигателя) или автоматического выключателя (перегрузка по току) - вентилятор отключается;
- при размыкании контакта пожарной сигнализации вентилятор отключается, заслонка закрывается.
-
Характеристики:
Вентилятор ~220В Мощность до 2,2 кВт Тип пуска вентилятора прямой Резерв вентилятора нет Корпус пластик, IP65 Габариты Ш х В х Г 408 х 245 х 153 Производитель: Прочие зарубежныеНазначение: Шкафы управления -
-
-
